Новый взгляд на конструкцию системных корпусов компании GMC


      www.4oem.ru  :  статьи  :  Корпуса, БП

Автор:

Опубликовано: 21 Aug 2007


Новый взгляд на конструкцию системных корпусов компании GMC.

После анонса корпуса GMC R2 TOAST на Computex 2007 мы имеем возможность первыми рассказать Вам о его особенностях. Новый взгляд на конструкцию системных корпусов от компании GMC, - пример того, как идеи воплощаются в реальность.

Не часто производители корпусов для ПК радуют нас инновациями в плане дизайна и конструкции. Вентиляторы побольше, дизайн передней панели в соответствии с веяниями моды, облегчённый процесс сборки – всем этим уже не удивишь. На выставке Computex 2007 копания GMC представила новую модель корпуса R2 TOAST. До выставки запрещалось всяческое упоминание об этом корпусе и тем более публикация фотографий и описания его конструкции, что было вызвано попыткой предотвратить утечку информации до официального анонса модели. Один из первых образцов, прибывших в Россию, попал в наши руки для первого среди компьютерных СМИ СНГ обзора.

Toast – в переводе с английского – тост. После всей бумажной волокиты с патентами и после удачной презентации корпуса, сотрудники GMC, видимо, подняли бокалы и пожелали больше новых и концептуальных идей в конструкции системных корпусов, показав тем самым пример другим производителям. В основе корпуса лежит запатентованная конструкция, позволяющая не совсем традиционно установить оптический привод. Сам привод устанавливается лицевой панелью вверх, что параллельно с необычным способом загрузки компакт-дисков даёт и некоторый выигрыш во внутреннем пространстве корпуса. В бытовой аудио технике такой способ загрузки оптического диска уже встречался, а среди компьютерных корпусов он реализован впервые, что и пожелала зафиксировать патентом компания GMC.

Внешний вид

Для начала приведём технические характеристики корпуса R2 TOAST:

  • Цвет: Белый/Чёрный
  • Форм-фактор: ATX, Micro ATX, Full ATX
  • Разъемы: USB 2.0 x 2, Audio + MIC port
  • Отсеки 5,25 дюйма: 1 внешний
  • Отсеки 3,5 дюйма: 2 внутренних
  • Слоты расширения: 7
  • Система охлаждения: CAG 1.1
  • Вентиляторы: Тыловой: 80 мм.
  • Размеры: (ШхГхВ, мм) 170 x 328 x 420
  • Вес, кг: Нетто: 3,5
  • Брутто: 4,2

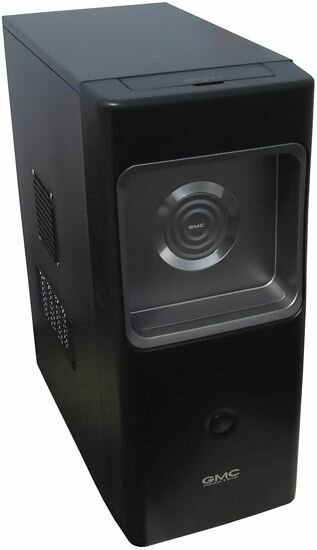

Внешний вид GMC R2 TOAST

Просто поставить оптический привод вверх тормашками мало. Для закрепления эффекта и придания корпусу соответствующего статуса, необходимо ещё и хорошо поработать над дизайном. GMC R2 TOAST не копируют дизайн традиционных корпусов, - он индивидуален. Ещё бы, компьютер без оптического привода, - где это видано? Не каждый сразу же увидит спрятанный привод, наличие которого ничто не выдаёт, пока не осмотришь корпус поближе.

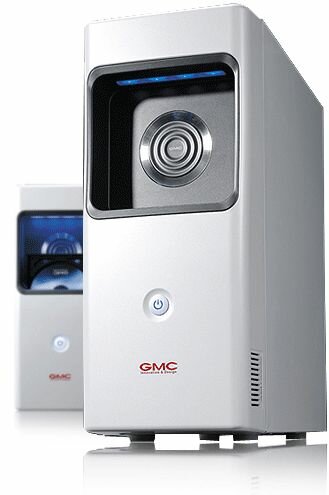

Корпус имеет два варианта цветового оформления, - чёрный и белый. На тестировании побывал корпус в чёрном оформлении, но можно предположить, что и белый цвет в сочетании с мягкой синей подсветкой будут смотреться далеко не хуже - смотрятся оба очень красиво.

Внешний вид GMC R2 TOAST

Этот «ящичек» имеет только одну кнопку Power на лицевой панели. Основная часть дизайнерской мысли легла на прямоугольное углубление для лотка привода, в верхней части которого установлена подсветка. Ничего лишнего в корпусе нет. Ни кричащих выступающих деталей, ни резко выделяющихся нагромождений кнопок и иных элементов. Дизайн мягкий, с плавными гранями и приятной голубой подсветкой при включенном ПК. Корпусу бы ещё кубические формы, но тогда бы он попал под угрозу нарушения другого патента с последующими косыми взглядами со стороны компании Apple.

Внешний вид GMC R2 TOAST

Если в выключенном состоянии, корпус смотрится просто красиво, то при включении ПК, он сразу привлекает к себе внимание, а в темноте так и вовсе скрасит обстановку ничуть не раздражая своим присутствием. В качестве индикатора питания служит основная синяя подсветка, которая горит постоянно. Светодиод в кнопке «Power» светит красным цветом при активности HDD. В темноте смотрится красиво и при этом мягкая подсветка не режет глаза.

Внешний вид GMC R2 TOAST

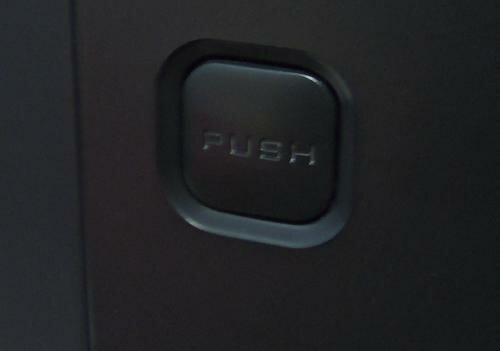

Логично было обнаружить кнопку для извлечения лотка привода в нижней части прямоугольного углубления, откуда он, собственно, и выдвигается, но не тут то было. Кнопки там нет. Видимо, это было слишком просто для инженеров GMC, и они вынесли её на боковую грань корпуса. Конструкция кнопки соответственно усложнилась, но качество её работы от этого ни сколечко не пострадало. Даже, если Ваш компьютер установлен вплотную к стенке или перегородке стола, то стоит чуть-чуть выдвинуть его вперёд, чтобы иметь возможность открыть лоток привода. Благодаря постоянной подсветке и необычному расположению привода, процесс смены дисков уже не кажется таким монотонным и скучным.

Внешний вид GMC R2 TOAST

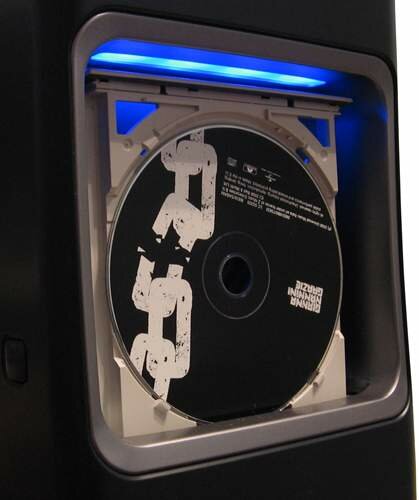

Сам принцип подобного извлечения диска не вызывает неудобств, - все современные приводы имеют крепления, удерживающие диск в вертикальном положении. Многим такой способ работы с приводом покажется не только непривычным, но и более удобным.

Внешний вид GMC R2 TOAST

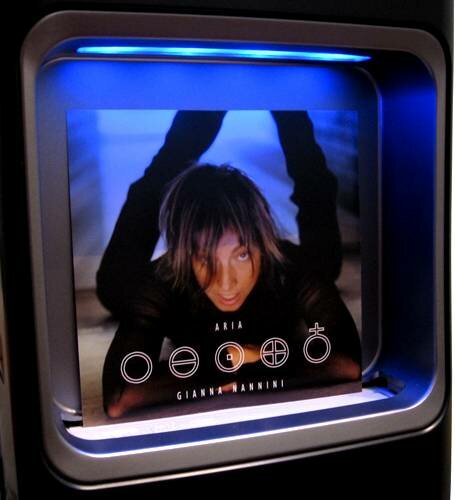

При нечастом использовании привода, подсвеченный выступ в корпусе можно использовать и в качестве декоративной полочки под небольшую статуэтку или фотографии. Или вовсе установить какое-либо изображение в качестве «фона», который при этом не будет мешать открываться лотку привода. Дизайнерами это явно не предусматривалось, но почему бы и нет!? Тем более, что на открытый лоток привода, как ранее, уже не поставишь чашку с горячим кофе…

Внешний вид GMC R2 TOAST

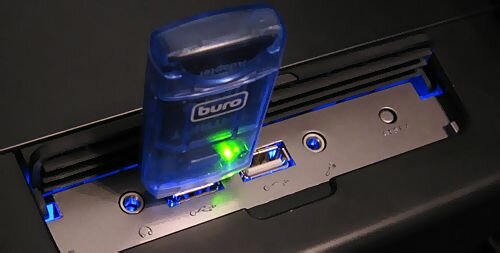

На верхней грани имеется открывающаяся панель с дополнительными разъёмами и кнопкой «reset». Их расположение удобно в большинстве случаев, а качество реализации свидетельствует об общем качестве сборки корпуса. Все элементы сделаны из качественных материалов и тщательно подогнаны.

Внешний вид GMC R2 TOAST

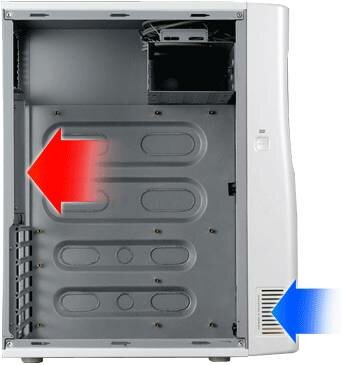

На левой боковой панели имеются два вентиляционных отверстия для процессора и плат расширения. Ещё два находятся внизу по бокам передней панели. Такое их расположение позволяет без затруднений обеспечивать корпус свежим воздухом.

Габариты корпуса одни из самых маленьких для ATX корпусов с традиционным расположением блока питания. Особенно заметна малая глубина корпуса. И остаётся только гадать, что же с этим корпусом сделают многочисленные модеры и просто любители приукрасить свой системный блок, благо основа для этого хорошая.

Внутренне устройство

Внутреннее устройство GMC R2 TOAST

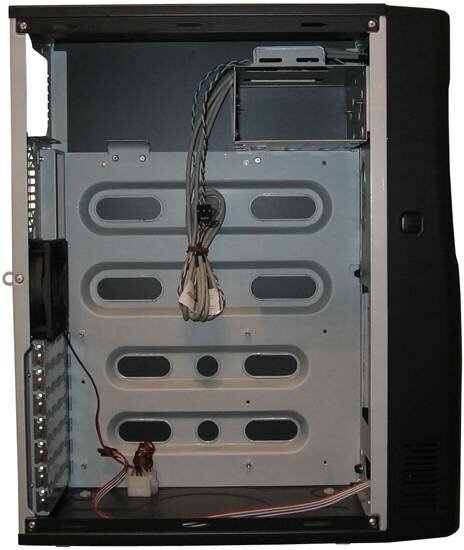

Благодаря вертикальной установке оптического привода, глубина корпуса сокращена до минимума. Она равна сумме ширины Full ATX платы и высоты привода. Прибавим сюда ещё чуток на стенки корпуса и немножечко свободного пространства, и получим минимально предлагаемую на рынке глубину корпуса, куда можно установить полноценную ATX плату. Высота и ширина корпуса тоже не раздуты. По высоте есть запас только для установки блока питания плюс несколько сантиметров, а ширина немногим превышает ширину блока питания.

Внутреннее устройство GMC R2 TOAST

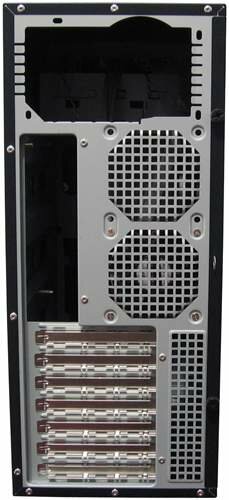

На задней панели установлен один 80мм. вентилятор. Если потребуется, рядом можно установить ещё один. За переднюю панель вентилятор установить нельзя. Необходимое для него пространство забирает под себя оптический привод и, наверное, это единственный компромисс, который связан с использованием такого способа установки привода.

Не смотря на малые внешние габариты корпуса, внутренне пространство весьма грамотно устроено. Отсеки для HDD убраны в верхнюю часть корпуса, напротив БП. Сами жёсткие диски устанавливаются перпендикулярно боковой стенке, что облегчает процесс установки и избавляет от путаницы интерфейсных проводов с силовыми проводами блока питания. После того, как оптический привод был вынесен инженерами за переднюю панель корпуса, теперь ничего не мешает установке габаритных плат расширения.

Внутреннее устройство GMC R2 TOAST

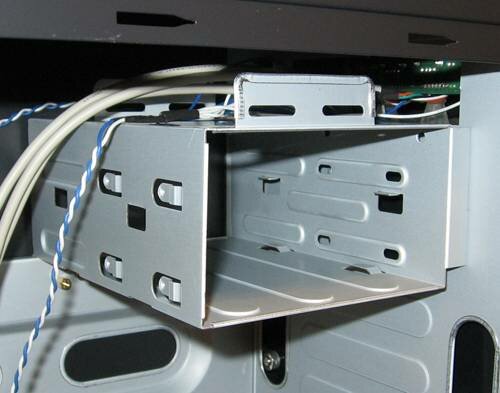

Для жёстких дисков предназначено два посадочных места, но ещё один можно установить поверх корзины. Правда, в этом случае для установки HDD потребуется снимать блок питания, да и провода идущие от передней панели будут мешать. Винчестера крепятся на своих местах не винтами, а защёлками, и это ещё один небольшой плюсик.

Внутреннее устройство GMC R2 TOAST

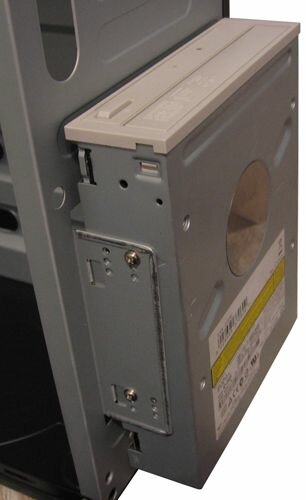

Установка оптического привода мало чем отличается от оной в обычном корпусе, за исключением лишь не совсем традиционного месторасположения креплений. И чтобы его поставить требуется снять переднюю панель корпуса.

Внутреннее устройство GMC R2 TOAST

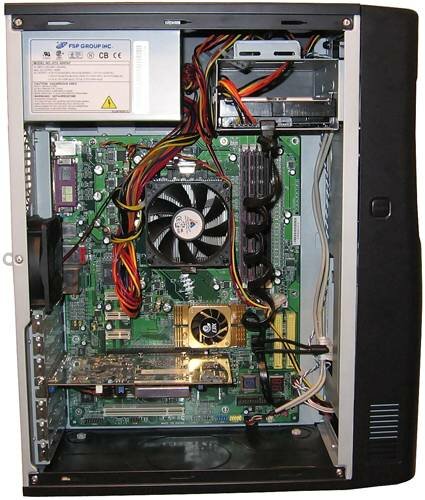

В процессе сборки и эксплуатации корпуса как-то само собой сложилось впечатление о его внутренней конструкции – просторно, удобно, легко. Действительно, малогабаритный, относительно лёгкий по весу корпус, где спокойно становится ATX плата и иные компоненты даже без намёка, что их установка будет затруднена элементами конструкции или нехваткой места. Единственное замечание, связанное с габаритами корпуса – кабели блока питания упираются в корзину для жёстких дисков, что не мешает установке ни того ни другого, но блок питания, таким образом, становится немного «придушенным». В предоставленном нам для тестирования образце блока питания не было, но в продажу должны поступить корпуса с блоком питания мощностью 400 Вт.

Выводы

Не смотря на звание «первенца», но благодаря большому опыту компании GMC, корпус R2 TOAST получился сбалансированным, красивым и качественным. Необычный способ установки привода не привнёс с собой неудобств при сборке и использовании компьютера, обеспечивая тем самым ещё и немалую выгоду в дизайне и внутренней конструкции.

Мы не чужды тому, что дарит нам идея, - влеченьям и желаньям, движению вперёд и наслажденьем созидания. Изменение конструкции корпусов зачастую ограничено стандартами, а дизайн всегда можно подобрать под себя. На рынке компьютерных корпусов произошло знаменательное событие! Не революционное, но хорошо демонстрирующее, как можно воплотить в жизнь хорошую идею. Побольше бы таких! Если бы довелось поднять бокалы вместе с сотрудниками GMC, то мы непременно присоединились бы к их тосту - больше новых и концептуальных идей в конструкции системных корпусов!

Достоинства:
• Хорошая идея, воплощённая в реальность;
• Приятный внешний вид;
• Мягкая подсветка корпуса;
• Малые габариты;
• Хорошая конструкция, лёгкость сборки и установки компонентов ПК;

Недостатки:
• Нельзя установить внешние 3,5” устройства;
• Других недостатков не обнаружено;

Статья написана для сайта 3DNews.ru
